عمود عناصر الإنشاء

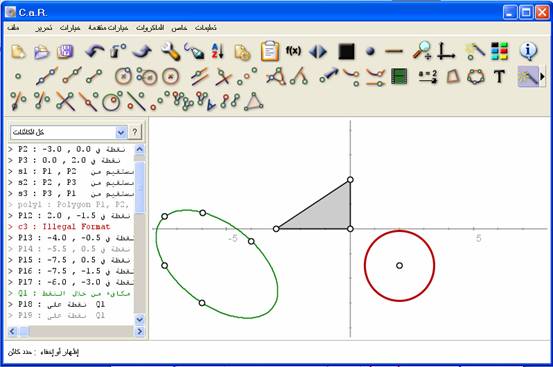

الشكل التالي يبين الكائنات التي تم إنشاؤها على لوحة الرسم

الشكل التالي يمثل  عمود عناصر الإنشاء وقد ظهرت فيه معلومات عن الكائنات التي تم رسمها



في هذا الجزء تظهر كل الكائنات المرسومة على لوحة الرسم أولاً بأول ومن خلالها يمكن تتبع مسار إجراء ما تم تنفيذه على لوحة الرسم وتغيير بعض الخصائص من خلالها فعند القيام بأي إجراء على لوحة الرسم باستخدام إحدى الأدوات الموجودة فإن كلاً من  إحداثيات ووصف ومعادلة الكائن الذي تم إنشاءه تظهر لنا في ذلك العمود.



فمثلاً عند رسم الأشكال التالية على لوحة الرسم يظهر لنا على عمود عناصر الإنشاء حيث نلاحظ وجود قائمة منسدلة في بداية منطقة النافذة الجبرية هذه القائمة تتيح لنا إظهار إي العناصر التي نريد إظهارها على النافذة الجبرية كما هو موضح  فمثلاً قمنا رسم كلاً من مثلث ودائرة وقطع مخروطي على لوحة الرسم وأردنا إظهار معلومات المستقيمات فقط  فإننا نقوم بالنقر على السهم الموجود على يسار القائمة لتظهر  لنا خيارات متعددة نختار منها "المستقيمات " كما هو موضح :

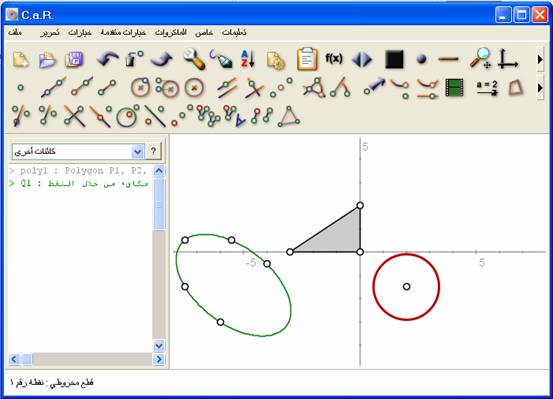

مثال آخر : تطبيقاً على المثال السابق لنفترض أننا نريد إظهار معلومات إي كائنات أخرى غير الدائرة أو المستقيم أو النقاط فأننا نقوم باختيار الخيار "كائنات أخرى" كما هو موضح :



لإجراء تغييرات على كائن تم إنشاؤه يمكن اختياره من القائمة الموجودة في عمود عناصر الإنشاء و من خلال الضغط على الزر الأيمن للفارة تظهر لنا القائمة المنسدلة تحتوي على عدد من الخيارات كالتالي :

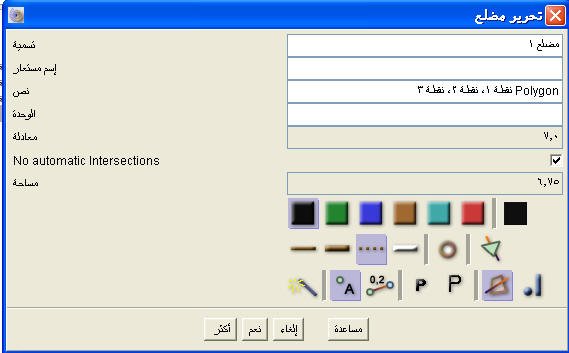

يستخدم هذا الأمر لتحرير كائن موجود على لوحة الرسم وذلك عن طريق تحديد الكائن المراد تحريره على النافذة الجبرية ثم بالنقر بالزر الأيمن للفارة لتظهر لنا القائمة ثم اختيار الأمر المطلوب , وظيفة هذا الأمر مشابه لوظيفة الأداة



يستخدم هذا الأمر لإخفاء أو إظهار كائن من على لوحة الرسم وذلك عن طريق تحديد الكائن المراد إخفاءه أو إظهاره على النافذة الجبرية ثم بالنقر بالزر الأيمن للفارة لتظهر لنا القائمة ثم اختيار الأمر المطلوب , وظيفة هذا الأمر مشابه لوظيفة الأداة

لمزيد من المعلومات اضغط هنا

يستخدم هذا الأمر لإخفاء  الكائن الذي تم تحديده على النافذة الجبرية من على لوحة الرسم وذلك عن طريق تحديد الكائن على النافذة الجبرية ثم اختيار الأمر المطلوب من القائمة , وظيفة هذا الأمر مشابه لوظيفة الأداة

لمزيد من المعلومات اضغط هنا

يستخدم هذا الأمر لحذف  الكائن الذي تم تحديده على النافذة الجبرية من على لوحة الرسم وذلك عن طريق تحديد الكائن على النافذة الجبرية ثم اختيار الأمر المطلوب من القائمة , وظيفة هذا الأمر مشابه لوظيفة الأداة

لمزيد من المعلومات اضغط هنا

يستخدم هذا الأمر لإظهار الوصف فقط  للعناصر على النافذة الجبرية فعند النقر على الأمر تظهر لنا إشارة    أو عند النقر علي الأمر لإخفاء الإشارة مرة أخرى  كما هو موضح في الصورة الآتية :





يستخدم هذا الأمر لإظهار  إحداثيات العناصر على النافذة الجبرية فعند النقر على الأمر تظهر لنا إشارة    أو عند النقر علي الأمر لإخفاء الإشارة مرة أخرى  كما هو موضح في الصورة الآتية :

يستخدم هذا الأمر لإظهار  معادلة  الأشكال على النافذة الجبرية فعند النقر على الأمر تظهر لنا إشارة    أو عند النقر علي الأمر لإخفاء الإشارة مرة أخرى  كما هو موضح في الصورة الآتية :



يستخدم هذا الأمر لنسخ ما هو موجود على النافذة الجبرية من إحداثيات ومعادلات للأشكال في الحافظة للصقها لاحقاً في إي مكان يتم فيه عملية اللصق

يستخدم هذا الأمر لإظهار  أو إخفاء معلومات وإحداثيات أو معادلة إي عنصر تم إخفاءه على لوحة الرسم

ويستخدم هذا الأمر لترتيب الكائنات في النافذة الجبرية على حسب إنشائها أو إلغاء هذا الترتيب
